এসএস গণ স্থানান্তর ধাতু কাঠামো কলাম প্যাকিং 125 ওয়্যার পেট্রোকেমিকায় ব্যবহৃত
ধাতু স্ট্রাকচার্ড কলাম প্যাকিংভূমিকা
1. উপাদান: কার্বন ইস্পাত, স্টেইনলেস স্টিল, তি, অ্যালুমিনিয়াম ফয়েল ইত্যাদি
2. মডেল: 125X (Y) থেকে 1000X (Y) পর্যন্ত
3. প্রকার: 15 প্রকার —— পিসিসি প্যাক প্যাকিং, তারের গেজ কাঠামোগত
প্যাকিং, ছিদ্রযুক্ত পৃষ্ঠ সঙ্গে প্যাকিং
4. সুবিধা: উচ্চ ব্যয় কর্মক্ষমতা।
ধাতু স্ট্রাকচার্ড কলাম প্যাকিং প্রযুক্তিগত বৈশিষ্ট্য
স্পেসিফিকেশন এসএস 304 উপাদানের উপর ভিত্তি করে:
| মডেল |
অকার্যকর পরিমাণ |
পিস পুরু |
প্রতি গাদা সংখ্যা |
উচ্চতা বুনন |
দূরত্ব বুনন |
গিয়ার-আকৃতির কোণ |
এফ ফ্যাক্টর |
তাত্ত্বিক hetp |
| (%) |
(মিমি) |
(কেজি / M3) |
(মিমি) |
(মিমি) |
φ |
φ |
(পিস / মিটার) |
| 100Y |
87.5 |
2.5 +/- 0.5 |
460 |
30 |
50 |
80 |
3.5 |
1 |
| 125Y |
85 |
2.5 +/- 0.5 |
480 |
23 |
42 |
80 |
3 |
1-1.5 |
| 160Y |
84 |
2.2 +/- 0.5 |
500 |
17 |
30 |
80 |
2.8 |
1.5-2 |
| 250Y |
82 |
1.4 +/- 0.5 |
530 |
13 |
22 |
80 |
2.5 |
2-3 |
| 350Y |
80 |
1.2 +/- 0.5 |
580 |
9 |
15 |
80 |
2 |
3.5-4 |
| 450Y |
76 |
1 +/- 0.5 |
600 |
6 |
11 |
80 |
1.5-2 |
4-5 |
250 (এএক্স), উচ্চ উত্পাদনশীল ক্ষমতা এবং কম তাত্ত্বিক প্লেট সংখ্যাটির যথার্থ সংশোধন।
500 (বিএক্স), থার্মোজেন্সিটিভ সিস্টেম এবং হার্ড বিচ্ছেদ সিস্টেমের জন্য ভ্যাকুয়াম সংশোধন, বিশেষত 7 কেপিএর চেয়ে চাপ কম দিয়ে সংশোধন করার জন্য উপযুক্ত।
700 (সিএক্স), আইসোটোপিক যৌগের পৃথককরণ এবং আইসোমে্রিক যৌগটি।
ধাতব কাঠামোগত প্যাকিং উপাদান
Structured packing is a range of materials that are specially designed for use in distillation and absorption columns, as well as chemical reactors. স্ট্রাকচার্ড প্যাকিং এমন অনেকগুলি উপকরণ যা ডিস্টিলেশন এবং শোষণ কলামগুলির পাশাপাশি রাসায়নিক চুল্লিগুলির জন্য বিশেষভাবে তৈরি করা হয়েছে। They usually consist of thin corrugated metal plates or gauzes, designed to force fluids on complicated paths throughout the column. এগুলিতে সাধারণত পাতলা rugেউতোলা ধাতব প্লেট বা গজ থাকে যা কলাম জুড়ে জটিল পথে তরলকে জোর করার জন্য ডিজাইন করা হয়েছিল। The design is intended to ultimately produce a large surface area for contact between different phases. নকশাটি শেষ পর্যন্ত বিভিন্ন ধাপের মধ্যে যোগাযোগের জন্য একটি বৃহত তল অঞ্চল উত্পাদন করার উদ্দেশ্যে।
Structured packing is made from a variety of materials including corrugated sheets of perforated embossed metal, plastic, or wire gauze. স্ট্রাকচার্ড প্যাকিং ছিদ্রযুক্ত এমবসড ধাতু, প্লাস্টিক বা তারের গেজের rugেউতোলা শীট সহ বিভিন্ন উপকরণ থেকে তৈরি করা হয়। The resulting product is an open honeycomb with inclined flow channels producing a high surface area coupled with a low gas flow resistance. ফলস্বরূপ পণ্য হ'ল প্রবাহ চ্যানেলগুলি একটি নিম্ন পৃষ্ঠের অঞ্চল উত্পাদন করে যা কম গ্যাস প্রবাহ প্রতিরোধের সাথে মিলিত হয় open Enhancements are often chosen to maximize liquid spreading which are ideal for applications with low pressure and irrigation rates. তরল ছড়িয়ে পড়া সর্বাধিকতর করার জন্য বর্ধনগুলি প্রায়শই বেছে নেওয়া হয় যা নিম্নচাপ এবং সেচ হারের সাথে প্রয়োগের জন্য আদর্শ।
ধাতু স্ট্রাকচার্ড কলাম প্যাকিং সুবিধাদি
- 1. তাত্ত্বিক প্লেট, বৃহত প্রবাহ এবং কম চাপ ড্রপ উচ্চ সংখ্যা;
- 2. কম কর্মক্ষম লোডের সাথে ভাল কার্যকারিতা, গ্যাসের লোড হ্রাস সহ তাত্ত্বিক প্লেটের সংখ্যা বৃদ্ধি এবং কাজের লোডের প্রায় কোনও নীচের সীমা নেই;
- 3. বৃহত অপারেশন স্থিতিস্থাপকতা;
- 4. কোন স্পষ্ট প্রশস্তকরণ প্রভাব
ধাতু স্ট্রাকচার্ড কলাম প্যাকিং আবেদন
তাপমাত্রা সংবেদনশীল রাসায়নিক পণ্যগুলির ব্যাপক স্থানান্তর
তরল এবং গ্যাসের সঠিক পার্শ্বীয় বিতরণ
দ্রাবক পুনরুদ্ধার
ব্যাচ এবং অবিচ্ছিন্ন পাতন
লো তরল লোডিং সিস্টেম
প্যাকিং উচ্চতার প্রতি মিটার সর্বোচ্চ তাত্ত্বিক পর্যায়ে সরবরাহ করা
তরল হোল্ড আপ হ্রাস
অপারেটিং বোঝা জাহাজের অর্থনৈতিককরণ

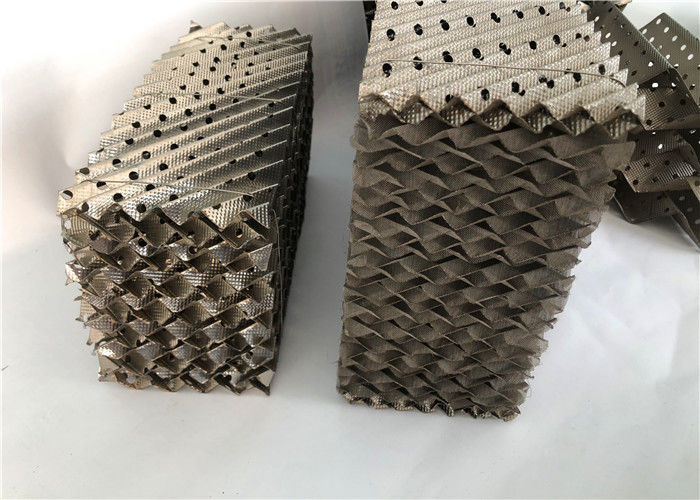

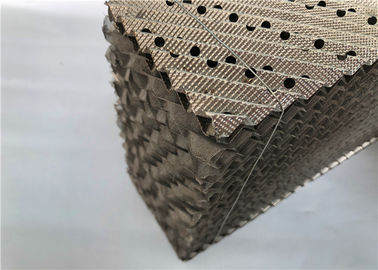

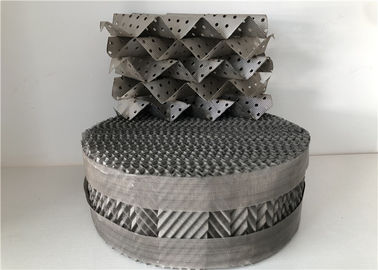

ধাতু স্ট্রাকচার্ড কলাম প্যাকিং প্রদর্শনী
