এসএস 316 ধাতব স্ট্রাকচার্ড প্যাকিং গ্যাস তরল 250Y 500Y বিতরণের জন্য
ধাতব কাঠামোগত প্যাকিং বিবরণ
Metal structured packing is a range of materials that are specially designed for use in distillation and absorption columns, as well as chemical reactors. ধাতব স্ট্রাকচার্ড প্যাকিং এমন একটি উপকরণ যা বিশেষভাবে ডিস্টিলেশন এবং শোষণ কলামগুলিতে ব্যবহার করা হয়, পাশাপাশি রাসায়নিক চুল্লিগুলির জন্য ডিজাইন করা হয়। They usually consist of thin corrugated metal plates or gauzes, designed to force fluids on complicated paths throughout the column. এগুলিতে সাধারণত পাতলা rugেউতোলা ধাতব প্লেট বা গজ থাকে যা কলাম জুড়ে জটিল পথে তরলকে জোর করার জন্য ডিজাইন করা হয়েছিল। The design is intended to ultimately produce a large surface area for contact between different phases. নকশাটি শেষ পর্যন্ত বিভিন্ন ধাপের মধ্যে যোগাযোগের জন্য একটি বৃহত তল অঞ্চল উত্পাদন করার উদ্দেশ্যে।
ধাতব কাঠামোগত প্যাকিং সবিস্তার বিবরণী
| মডেল |
তারের গজ স্ট্রাকচারড প্যাকিং |
| উপাদান |
এসএস 304, 304L, 410, 316, 316L, ইত্যাদি |
| মডেল |
নির্দিষ্ট পৃষ্ঠ |
বাল্ক ঘনত্ব |
অকার্যকর অনুপাত |
OBL। |
ΔP |
Theo. থিও। plate প্লেট |
HETP / MM |
এফ ফ্যাক্টর এম / এস (কেজি / মি3)0.5 |
| (ড2/ মি3) |
(কেজি / মি3) |
(%) |
কোণ |
(পিএ / প্লেট) |
(টুকরা / মিটার) |
| 250AX |
250 |
125 |
95 |
30 |
100-400 |
2.5 ~ 3 |
100 |
2.5-3.5 |
| 500BX |
500 |
250 |
90 |
30 |
400 |
4 ~ 5 |
200 |
2.0-2.4 |
| 700CY |
700 |
350 |
85 |
45 |
600-700 |
8 ~ 10 |
333-400 |
1.5-2.0 |
| |
|
|
|
|
|
|
|
|
| সাধারণ দরখাস্ত |
শোষণ, স্ক্রাবিং এবং স্ট্রিপিং পরিষেবাগুলি |
| |
| প্যাকেজ: |
Carton box; শক্ত কাগজ বাক্স; wooden box কাঠের বাক্স |
| পাটা: |
a) By National Standard HG/T 4374-2012; ক) জাতীয় স্ট্যান্ডার্ড এইচজি / টি 4374-2012 দ্বারা; HG/T 21556.1-1995 এইচজি / টি 21556.1-1995 |
| খ) সমস্যার বিষয়ে আজীবন পরামর্শ দেওয়া হয়েছে |
ধাতব কাঠামোগত প্যাকিংবৈশিষ্ট্য
1. তাত্ত্বিক প্লেট, বৃহত প্রবাহ এবং কম চাপ ড্রপ উচ্চ সংখ্যা;
2. কম কর্মক্ষম লোডের সাথে ভাল কার্যকারিতা, গ্যাসের লোড হ্রাস সহ তাত্ত্বিক প্লেটের সংখ্যা বৃদ্ধি এবং কাজের লোডের প্রায় কোনও নীচের সীমা নেই;
3. বৃহত অপারেশন স্থিতিস্থাপকতা;
4. কোন স্পষ্ট প্রশস্তকরণ প্রভাব;
ধাতব কাঠামোগত প্যাকিংআবেদন
Metal plate corrugated packing with high flux, low resistance, high efficiency, the advantages of anti-blocking ability. উচ্চ প্রবাহ, কম প্রতিরোধের, উচ্চ দক্ষতা, অ্যান্টি-ব্লকিং ক্ষমতা সুবিধাসহ ধাতব প্লেট corেউতোলা প্যাকিং। In distillation, absorption, and extraction unit operation widely used, According to filler type, the minimum diameter of 80- 200mm, maximum diameter reached 13m, density of the liquid spray from 0.2-220m /m .hr, the pressure range from vacuum to high pressure. পাতন, শোষণ এবং নিষ্কাশন ইউনিট অপারেশন ব্যাপকভাবে ব্যবহৃত, ফিলার ধরণ অনুযায়ী, সর্বনিম্ন ব্যাস 80- 200 মিমি, সর্বাধিক ব্যাস 13 মি পৌঁছেছে, 0.2-220m / m থেকে ঘন্টা তরল স্প্রে ঘনত্ব, শূন্যস্থান থেকে চাপ পরিসীমা উচ্চ চাপ. Is used in chemical, fertilizer, oil refining, petrochemical, natural gas and other industrial versatile and efficient structured packing. রাসায়নিক, সার, তেল পরিশোধক, পেট্রোকেমিক্যাল, প্রাকৃতিক গ্যাস এবং অন্যান্য শিল্প বহুমুখী এবং দক্ষ কাঠামোগত প্যাকিংয়ে ব্যবহৃত হয়। Theoretical plate number of the packing high flux, low pressure drop, low load, performance, operating flexibility, amplifying effect is not obvious. প্যাকিং উচ্চ প্রবাহের তাত্ত্বিক প্লেট নম্বর, নিম্নচাপ ড্রপ, কম লোড, কর্মক্ষমতা, অপারেটিং নমনীয়তা, পরিবর্ধন প্রভাব সুস্পষ্ট নয়।
সূক্ষ্ম রাসায়নিক, মশলা, আইসোমার বিচ্ছেদ, সিস্টেমকে পৃথক করা শক্ত, তাপ-সংবেদনশীল পদার্থ এবং উচ্চ বিশুদ্ধতা নিঃসরণের পণ্যগুলিতে ব্যবহৃত হয়, পৃথকীকরণের উল্লেখযোগ্য ফলাফল রয়েছে।
এই সিরিজ প্যাকিং পাতন, শোষণ, পুনর্জন্ম, হিট ট্র্যাফার, স্ট্রিপিং, ফ্ল্যাশ বাষ্পীভবন, কুয়াশা সংগ্রহ,
আইসোমার বিচ্ছেদ, স্বাদ কারখানা, সূক্ষ্ম রাসায়নিক,টাওয়ার পরীক্ষা এবং টাওয়ারের উন্নতি ইত্যাদি

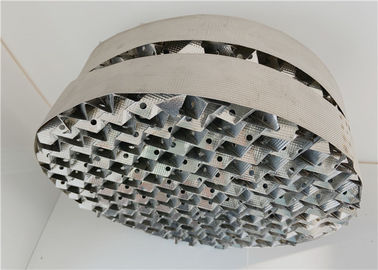

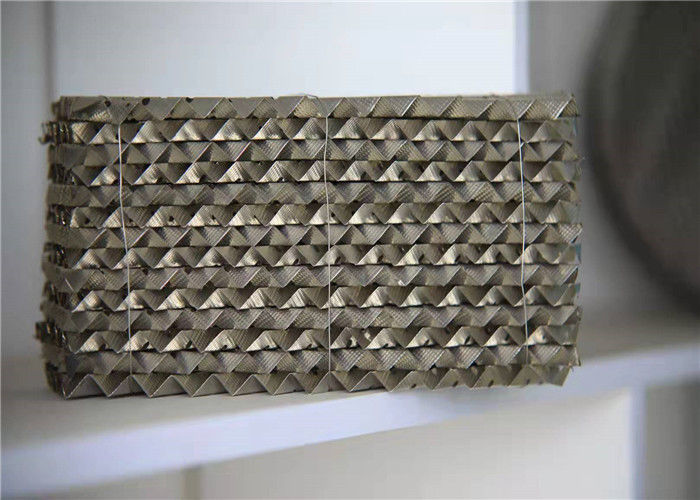

ধাতব কাঠামোগত প্যাকিং পণ্য প্রদর্শন
