এসএস 304 মেটাল টাওয়ার স্ট্রিটচার্ড প্যাকিং পাতন / পরিস্রুতি 250Y 500Y জন্য
মেটাল স্ট্রাকচারড টাওয়ার প্যাকিং বিবরণ
Metal structured packing is formed from thin corrugated metallic plates or wire gauze, which at uniform geometry arranged and neatly piled in the tower. পাতলা rugেউতোলা ধাতব প্লেট বা তারের গজ থেকে ধাতব কাঠামোগত প্যাকিং গঠিত হয়, যা ইউনিফর্ম জ্যামিতিতে টাওয়ারে সাজানো এবং ঝরঝরে করে .েকে দেওয়া হয়। Metal structured packing is widely used in absorption and distillation columns and chemical reactors. ধাতব কাঠামোগত প্যাকিং ব্যাপকভাবে শোষণ এবং পাতন কলাম এবং রাসায়নিক চুল্লি ব্যবহৃত হয়। It has large surface area, low pressure drop, uniform fluids, heat and mass transfer efficiency and other advantages. এটির উপরিভাগের বৃহত অঞ্চল, নিম্নচাপ ড্রপ, অভিন্ন তরল, তাপ এবং ভর স্থানান্তর দক্ষতা এবং অন্যান্য সুবিধা রয়েছে।
Metal Tower packings is assembled by rolling small profile and bellows in metallic sheet surface. ধাতব শীট পৃষ্ঠের উপর ছোট প্রোফাইল এবং বেলো ঘূর্ণায়মান ধাতব টাওয়ার প্যাকিংগুলি একত্রিত হয়। With the advantages of low resistance, uniform distribution of gas-liquid, high efficiency, big flux, not obvious enlarging effect, it is applied to vacuum or pressure operation. কম প্রতিরোধের সুবিধার সাথে, গ্যাস-তরল অভিন্ন বিতরণ, উচ্চ দক্ষতা, বড় প্রবাহ, স্পষ্টত বিস্তৃত প্রভাব নয়, এটি ভ্যাকুয়াম বা চাপ অপারেশনে প্রয়োগ করা হয়।
ধাতব কাঠামোগত প্যাকিং সবিস্তার বিবরণী
| পণ্যের নাম |
মেটাল স্ট্রাকচারড টাওয়ার প্যাকিং |
| মডেল |
EYZL70221E1 |
| উপাদান |
পিপি / পিভিসি / স্টেইনলেস স্টিল / কার্বন ইস্পাত / অ্যালুমিনিয়াম / কপার / সিরামিক |
| জীবনকাল |
> 3 বছরের |
| প্লাস্টিক rugেউতোলা প্লেট প্যাকিং (এক্স: প্রান্ত কোণ 30 °, ওয়াই: Incাকানো কোণ 45 °) |
| আদর্শ |
ভূপৃষ্ঠের
m² মত / m³
|
Volid
%
|
চাপ কমা
এমপিএ / মি
|
প্যাকিং ঘনত্ব
কেজি / মি
|
থিও প্লেট |
তরল লোড হচ্ছে
m³ / m².hr
|
সর্বোচ্চ এফ ফ্যাক্টর
M-1
|
| এসবির-125Y |
125 |
98 |
2 * 10-4 |
45 |
1-2 |
0.20-100 |
3 |
| এসবির-250Y |
250 |
97 |
3 * 10-4 |
60 |
2-2.5 |
0.20-100 |
2.6 |
| এসবির-350Y |
350 |
94 |
2 * 10-4 |
80 |
3.5-4 |
0.20-100 |
2 |
| এসবির-500Y |
500 |
92 |
3 * 10-4 |
130 |
4-4.5 |
0.20-100 |
1.8 |
| এসবির-125X |
125 |
98 |
1.4 * 10-4 |
40 |
0.8-1.9 |
0.20-100 |
3.5 |
| এসবির-250X |
250 |
97 |
1.8 * 10-4 |
55 |
1.5-2 |
0.20-100 |
2.8 |
| এসবির-350X |
350 |
94 |
1.3 * 10-4 |
75 |
2.3-2.8 |
0.20-100 |
2.2 |
| এসবির-500X |
500 |
92 |
1.8 * 10-4 |
120 |
2.8-3.2 |
0.20-100 |
2 |
ধাতব কাঠামোগত প্যাকিং আবেদন
Metal Structured Packing with high flux, low resistance, high efficiency, the advantages of anti-blocking ability. ধাতব স্ট্রাকচার্ড প্যাকিং উচ্চ প্রবাহ সহ, কম প্রতিরোধের, উচ্চ দক্ষতা, অ্যান্টি-ব্লকিং সক্ষমতা। In distillation, absorption, and extraction unit operation widely used, According to filler type, the minimum diameter of 80- 200mm, maximum diameter reached 13m, density of the liquid spray from 0.2-220m /m .hr, the pressure range from vacuum to high pressure. পাতন, শোষণ এবং নিষ্কাশন ইউনিট অপারেশন ব্যাপকভাবে ব্যবহৃত, ফিলার ধরণ অনুযায়ী, সর্বনিম্ন ব্যাস 80- 200 মিমি, সর্বাধিক ব্যাস 13 মি পৌঁছেছে, 0.2-220m / m থেকে ঘন্টা তরল স্প্রে ঘনত্ব, শূন্যস্থান থেকে চাপ পরিসীমা উচ্চ চাপ. Is used in chemical, fertilizer, oil refining, petrochemical, natural gas and other industrial versatile and efficient structured packing. রাসায়নিক, সার, তেল পরিশোধক, পেট্রোকেমিক্যাল, প্রাকৃতিক গ্যাস এবং অন্যান্য শিল্প বহুমুখী এবং দক্ষ কাঠামোগত প্যাকিংয়ে ব্যবহৃত হয়। Theoretical plate number of the packing high flux, low pressure drop, low load, performance, operating flexibility, amplifying effect is not obvious. প্যাকিং উচ্চ প্রবাহের তাত্ত্বিক প্লেট নম্বর, নিম্নচাপ ড্রপ, কম লোড, কর্মক্ষমতা, অপারেটিং নমনীয়তা, পরিবর্ধন প্রভাব সুস্পষ্ট নয়।
সূক্ষ্ম রাসায়নিক, মশলা, আইসোমার বিচ্ছেদ, সিস্টেমকে পৃথক করা শক্ত, তাপ-সংবেদনশীল পদার্থ এবং উচ্চ বিশুদ্ধতা নিঃসরণের পণ্যগুলিতে ব্যবহৃত হয়, পৃথকীকরণের উল্লেখযোগ্য ফলাফল রয়েছে।
ধাতব কাঠামোগত প্যাকিংবৈশিষ্ট্য
1. তাত্ত্বিক প্লেট, বৃহত প্রবাহ এবং কম চাপ ড্রপ উচ্চ সংখ্যা;
2. কম কর্মক্ষম লোডের সাথে ভাল কার্যকারিতা, গ্যাসের লোড হ্রাস সহ তাত্ত্বিক প্লেটের সংখ্যা বৃদ্ধি এবং কাজের লোডের প্রায় কোনও নীচের সীমা নেই;
3. বৃহত অপারেশন স্থিতিস্থাপকতা;
4. কোন স্পষ্ট প্রশস্তকরণ প্রভাব;

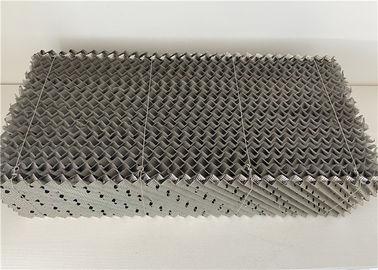

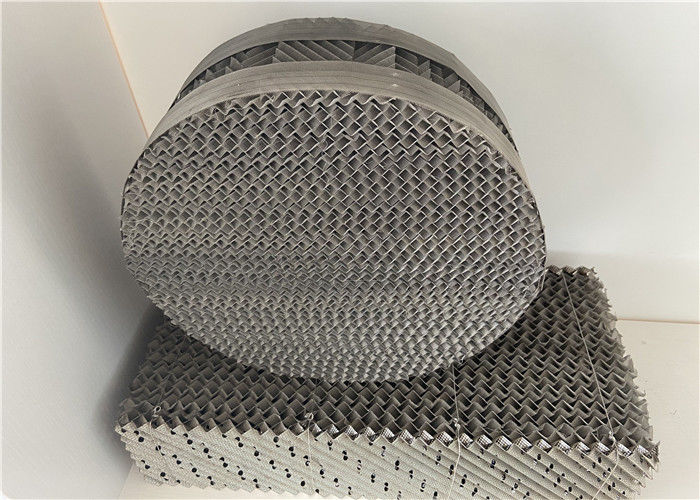

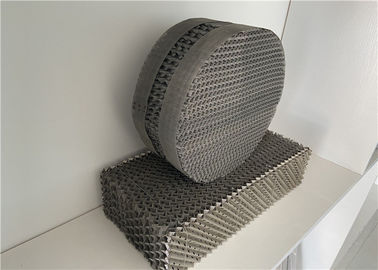

ধাতব কাঠামোগত প্যাকিং পণ্য প্রদর্শন
