এস এস 304 ধাতব স্ট্রাকচারড প্যাকিং 250 তরফ 500 ওয়াই গ্যাস তরল বিতরণের জন্য

এস এস 304 ধাতব স্ট্রাকচার্ড প্যাকিং গ্যাস তরল 250Y 500Y বিতরণের জন্য

ধাতব কাঠামোগত প্যাকিং প্যাকিং ভূমিকা

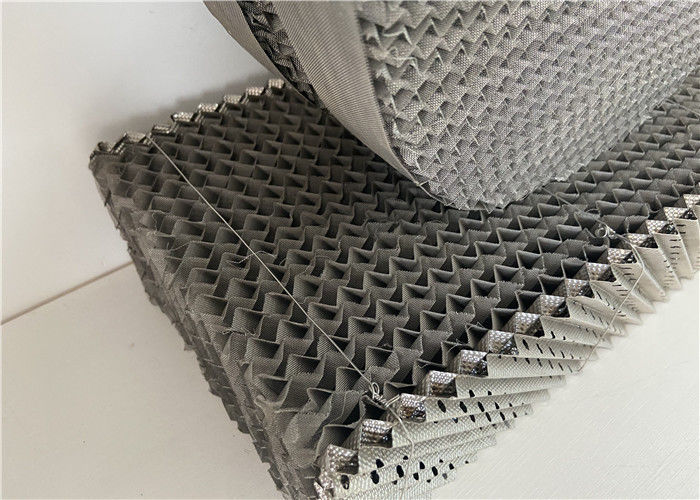

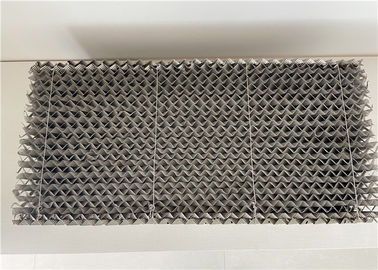

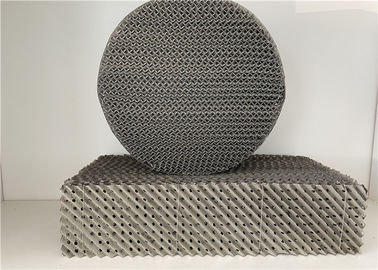

মেটাল স্ট্রাকচারড প্যাকিং পৃষ্ঠের উপরে চ্যানেল rugেউখেলান সহ ছিদ্রযুক্ত প্লেট দিয়ে তৈরি এবং ধাতব তারের গজ প্যাকিংয়ের কাঠামোর বৈশিষ্ট্য হিসাবে রয়েছে।

Metal Structure tower packing strengthens uniform liquid distribution and surface wetting ability, which increases mass transfer efficiency.Metal structured packing has feature of specific surface large, void ratio high and weight light; ধাতব কাঠামো টাওয়ার প্যাকিং অভিন্ন তরল বিতরণ এবং পৃষ্ঠ ভেজানোর ক্ষমতা শক্তিশালী করে, যা ভর স্থানান্তর দক্ষতা বৃদ্ধি করে et ধাতব কাঠামোগত প্যাকিং নির্দিষ্ট পৃষ্ঠ বৃহত, অকার্যকর অনুপাত উচ্চ এবং ওজন আলো বৈশিষ্ট্যযুক্ত; Gas path obliquity small and regular, pressure drop low; ছোট এবং নিয়মিত গ্যাসের পথের তির্যক চাপ কম; Radial diffusion good, gas liquid contact sufficient. রেডিয়াল ছড়িয়ে পড়া ভাল, গ্যাস তরল যোগাযোগ যথেষ্ট।

ধাতব কাঠামোগত প্যাকিং আবেদন

1.Sa জল deeerators

2. জল গ্যাস সরবরাহ, শুকানো এবং গ্যাস, জল দ্রবণীয় দ্রাবক শোষণকারী

3.এইচসিএল এবং এইচ 2 এস উত্পাদন

4.আর বিচ্ছেদ

5.Strippers

6. ভ্যাকুয়াম এবং বায়ুমণ্ডলীয় অপরিশোধিত তেল ভগ্নাংশ

N. নেতিবাচক চাপ, সাধারণ চাপ এবং চাপ অপারেশন

8. তরল নিষ্কাশন

9. ইথিলিন জল নিচু টাওয়ার

ধাতব কাঠামোগত প্যাকিংসুবিধাদি

1. কাঠামোগত প্যাকিংয়ের চাপ ড্রপ উল্লেখযোগ্য is

Since the gas-liquid two-phase membrane contact in the structured packing is different from the bubbling contact of the two phases in the sieve tray, the pressure drop of the packed tower is only 1/4 to 1/6 of the sieve tray. যেহেতু কাঠামোগত প্যাকিংয়ে গ্যাস-তরল দ্বি-পর্যায়ে ঝিল্লি যোগাযোগ চালনী ট্রেতে দুটি পর্যায়ের বুদবুদ যোগাযোগের চেয়ে পৃথক, তাই প্যাকযুক্ত টাওয়ারের চাপ ড্রপ চালনী ট্রেয়ের মাত্র 1/4 থেকে 1/6 হয়। For example, the operating resistance of the tower on the structured packing is 3.5-4.2 kPa, the operating pressure at the bottom is only 35-45 kPa, the lower tower is still still using the sieve tray tower, and the operating resistance is not changed, so the operating pressure of the lower tower is correspondingly reduced by 0.05~ 0.06 MPa, generally 0.44 to 0.48 MPa, so that the shaft power of the air compressor can be reduced by 5% to 7%. উদাহরণস্বরূপ, কাঠামোগত প্যাকিংয়ের উপর টাওয়ারটির অপারেটিং প্রতিরোধের পরিমাণ 3.5-4.2 কেপিএ, নীচে অপারেটিং চাপটি কেবল 35-45 কেপিএ, নীচের টাওয়ারটি এখনও চালনী ট্রে টাওয়ারটি ব্যবহার করছে, এবং অপারেটিং প্রতিরোধের নয় পরিবর্তিত হয়েছে, সুতরাং নিম্ন টাওয়ারের অপারেটিং চাপটি যথাযথভাবে 0.05 ~ 0.06 এমপিএ দ্বারা হ্রাস করা হয়েছে, সাধারণত 0.44 থেকে 0.48 এমপিএ হয়, যাতে বায়ু সংক্ষেপকটির শ্যাফ্ট পাওয়ার 5% থেকে 7% হ্রাস করা যায়।

2. কাঠামোগত প্যাকিং বিচ্ছেদ উচ্চ দক্ষতা

The lower the operating pressure of the upper column, the greater the separation of oxygen, nitrogen and argon, especially the separation of oxygen and argon. উপরের কলামটির অপারেটিং চাপ তত কম, অক্সিজেন, নাইট্রোজেন এবং আর্গন পৃথকীকরণ, বিশেষত অক্সিজেন এবং আর্গন পৃথকীকরণ। Generally, the extraction rate of oxygen can be increased by 1% to 3%, and the extraction rate of argon can be increased by 5%. সাধারণত, অক্সিজেন নিষ্কাশন হার 1% থেকে 3% বৃদ্ধি করা যেতে পারে, এবং আর্গন নিষ্কাশন হার 5% বৃদ্ধি করা যেতে পারে। 10%, practice has proved that the oxygen extraction rate of air separation equipment has reached more than 99%, and the extraction rate of argon has reached more than 80%. 10%, অনুশীলন প্রমাণ করেছে যে বায়ু বিচ্ছেদ সরঞ্জামের অক্সিজেন নিষ্কাশন হার 99% এর বেশি পৌঁছেছে, এবং অর্গনের নিষ্কাশন হার 80% এরও বেশি পৌঁছেছে।

The extraction rate of the distillation column depends to a large extent on the amount of expansion air entering the upper column, especially for the extraction rate of argon, so the isentropic efficiency of the turboexpander and the supercharging of the supercharger are continuously improved. পাতন কলামের নিষ্কাশন হার উপরের কলামে প্রসারিত বাতাসের পরিমাণের উপর নির্ভর করে বড় পরিমাণে, বিশেষত আরগনের নিষ্কাশন হারের জন্য, তাই টার্বোএক্সপ্যান্ডারের আইসেন্ট্রোপিক দক্ষতা এবং সুপারচার্জের সুপারচার্জ অবিচ্ছিন্নভাবে উন্নত হয়। The ratio is the key to increasing the extraction rate of the distillation column. অনুপাতটি পাতন কলামের নিষ্কাশন হার বাড়ানোর মূল চাবিকাঠি।

3. নিয়মিত প্যাকিং একটি ছোট তরল হোল্ডিং ক্ষমতা আছে

The volume of the structured packed column is generally only 1% to 6% of the column volume, while the holding capacity of the sieve column is 8% to 10% of the column volume. কাঠামোগত প্যাকড কলামের ভলিউম সাধারণত কলামের পরিমাণের 1% থেকে 6% হয়, তবে চালুনি কলামের ধারণ ক্ষমতা কলামের পরিমাণের 8% থেকে 10% থাকে is The small liquid holding capacity means that the liquid stays in the tower for a short time and the operating pressure drop is small, which is beneficial to the operation of the variable working condition. ক্ষুদ্র তরল হোল্ডিং ক্ষমতা মানে তরল অল্প সময়ের জন্য টাওয়ারে থাকে এবং অপারেটিং প্রেশার ড্রপ ছোট হয়, যা পরিবর্তনশীল কাজের অবস্থার অপারেশনের জন্য উপকারী। The structured packing tower can be designed in the range of 40% to 120%. কাঠামোগত প্যাকিং টাওয়ারটি 40% থেকে 120% এর মধ্যে তৈরি করা যেতে পারে। The oxygen production of the upper tower of the 12000m3/h air separation plant of Shanggang No. 5 Plant can be adjusted within the range of 9000~14000mm3/h, and the operating load range is only 75%~117%. শাংগাং নং 5 প্ল্যান্টের 12000m3 / ঘন্টা বায়ু বিভাজন কেন্দ্রের উপরের টাওয়ারের অক্সিজেন উত্পাদন 9000 ~ 14000 মিমি 3 / ঘন্টা ব্যাপ্তির মধ্যে সামঞ্জস্য করা যায় এবং অপারেটিং লোডের পরিধিটি কেবল 75% ~ 117% is

৪. নিয়মিত প্যাকিংয়ের ফাঁক বড়

The structured packing has a void ratio of more than 95%. কাঠামোগত প্যাকিংয়ের 95% এরও বেশি শূন্য অনুপাত রয়েছে। In the sieve tray tower, the orifice plate area accounts for 80% of the tower section, and the opening ratio is 8% to 12%, which are far less than the void ratio of the filler layer. চালনী ট্রে টাওয়ারে, অরফিস প্লেট অঞ্চলটি টাওয়ার বিভাগের 80% অবদান রাখে এবং খোলার অনুপাতটি 8% থেকে 12% হয়, যা ফিলার স্তরটির অকার্যকর অনুপাতের তুলনায় অনেক কম। For the same load, the tower of the packed tower is smaller than the sieve tower; একই লোডের জন্য, প্যাকযুক্ত টাওয়ারের টাওয়ারটি চালনী টাওয়ারের চেয়ে ছোট; in general, the cross-sectional area is only about 70% of the sieve tower, which is advantageous for large-scale air separation equipment. সাধারণভাবে, ক্রস-বিভাগীয় অঞ্চলটি চালনী টাওয়ারের প্রায় 70%, যা বৃহত পরিমাণে বায়ু বিচ্ছেদ সরঞ্জামের জন্য সুবিধাজনক।

৫. ডিভাইসের প্রারম্ভকালীন সময়টি হ্রাস করা হয়

The starting process of the air separation equipment is no product output operation, so shortening the starting time is one of the ways to save energy and reduce consumption of the air separation equipment. বায়ু বিচ্ছেদ সরঞ্জামের প্রারম্ভিক প্রক্রিয়া কোনও পণ্য আউটপুট ক্রিয়াকলাপ নয়, তাই শুরুর সময়কে সংক্ষিপ্ত করা শক্তি সাশ্রয় এবং বায়ু বিচ্ছেদ সরঞ্জামের ব্যবহার হ্রাস করার অন্যতম উপায়। The starting time of the air separation equipment refers to the time required to start the expansion machine to the oxygen output. বায়ু বিচ্ছেদ সরঞ্জামের প্রারম্ভিক সময়টি অক্সিজেন আউটপুটটিতে সম্প্রসারণ মেশিন শুরু করার জন্য প্রয়োজনীয় সময়কে বোঝায়। After the completion of the packing, the amount of liquid held during normal rectification is greatly reduced, and the start-up time of the air separation plant is greatly shortened. প্যাকিংয়ের সমাপ্তির পরে, সাধারণ পুনঃসংশোধনের সময় অনুষ্ঠিত তরলের পরিমাণ হ্রাস করা হয়, এবং বায়ু বিচ্ছিন্নকরণের উদ্ভিদটির প্রারম্ভকালীন সময়টি খুব কম করা হয়। After the conventional packing is used in the upper tower, the amount of liquid held during normal rectification is greatly increased. উপরের টাওয়ারে প্রচলিত প্যাকিং ব্যবহার করার পরে, স্বাভাবিক পরিশোধনের সময় অনুষ্ঠিত তরলটির পরিমাণ অনেক বেড়ে যায় greatly After the descent, the start-up time of the air separation plant is greatly shortened, and the general start-up time only takes 26 to 30 hours. উত্থানের পরে, বায়ু বিচ্ছিন্নকরণ উদ্ভিদটির প্রারম্ভকালীন সময়টি খুব কম করা হয় এবং সাধারণ শুরু হওয়ার সময়টি কেবল 26 থেকে 30 ঘন্টা সময় নেয়।

The. আর্গন ভগ্নাংশে অক্সিজেন সামগ্রী প্রায় 90%।

To reduce directly to 1~2×10-4% by cryogenic rectification, the theoretical plate number of the rectification column needs about 180 pieces, the sieve plate plate needs about 300 pieces, and the resistance is up to about 100 kPa. ক্রিয়োজেনিক সংশোধন করে সরাসরি 1 ~ 2 × 10-4% কমাতে, সংশোধন কলামের তাত্ত্বিক প্লেট সংখ্যার প্রায় 180 টুকরা প্রয়োজন, চালনী প্লেট প্লেটের প্রায় 300 টুকরা প্রয়োজন, এবং প্রতিরোধেরটি প্রায় 100 কেপিএ পর্যন্ত হয়। Obviously, the crude argon is It is impossible to discharge the outside of the tower, and the height of the structured packing is about 45m. স্পষ্টতই, অপরিশোধিত আর্গন টাওয়ারটির বাইরের অংশটি স্রাব করা অসম্ভব এবং কাঠামোগত প্যাকিংয়ের উচ্চতা প্রায় 45 মিটার। The resistance is only 14 to 16 kPa, so the realization of the full rectification argon process is possible. প্রতিরোধের মাত্র 14 থেকে 16 কেপিএ, সুতরাং সম্পূর্ণ সংশোধন করা আর্গন প্রক্রিয়াটির উপলব্ধি সম্ভব।
