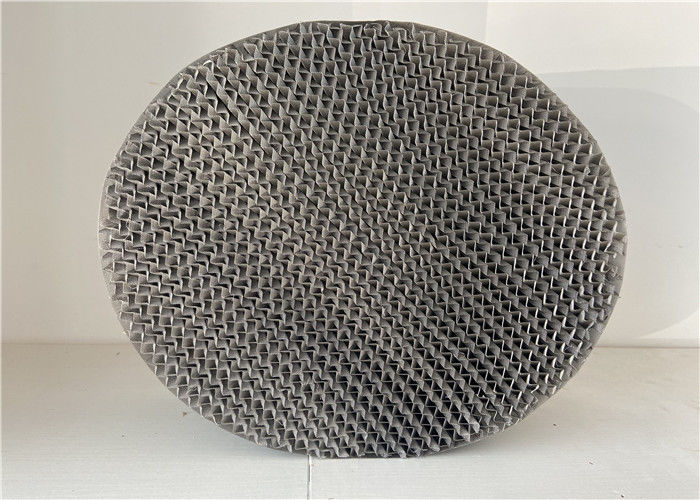

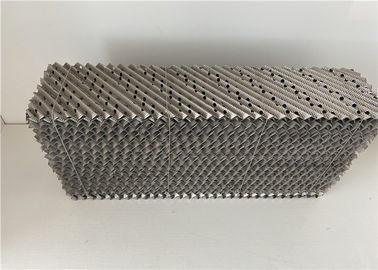

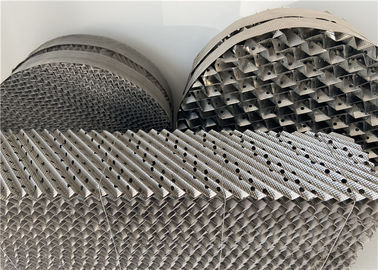

স্টেইনলেস স্টিল 304 316L rugেউখেলান প্লেট স্ট্রাকচার্ড কলাম প্যাকিং 250 ওয়াই
ধাতব কাঠামোগত প্যাকিং প্যাকিং ভূমিকা
Yuanhai Metal Structured Packing is similar in construction to standard packing, except for a subtle modification in the geometry of the corrugation at the top and bottom of each packing layer. ইউয়ানহাই মেটাল স্ট্রাকচারড প্যাকিং প্রতিটি প্যাকিং স্তরের উপরের এবং নীচে rugেউখণ্ডের জ্যামিতিতে একটি সূক্ষ্ম পরিবর্তন ব্যতীত স্ট্যান্ডার্ড প্যাকিংয়ের সাথে সমান। This relatively small change in geometry eliminates the abrupt change in flow direction of the liquid and vapor phases at the packing layer interface. জ্যামিতির এই অপেক্ষাকৃত ছোট পরিবর্তনটি প্যাকিং স্তর ইন্টারফেসের তরল এবং বাষ্প পর্যায়ের প্রবাহের আকস্মিক পরিবর্তনকে সরিয়ে দেয়।
Conventional structured packing capacity is limited by flow interaction at the layer interface where the abrupt directional change limits the amount of counter-flowing liquid and vapor. প্রচলিত কাঠামোগত প্যাকিং ক্ষমতা স্তর ইন্টারফেসে প্রবাহ মিথস্ক্রিয়া দ্বারা সীমাবদ্ধ যেখানে আকস্মিক দিকনির্দেশনা পরিবর্তন পাল্টা প্রবাহিত তরল এবং বাষ্পের পরিমাণ সীমিত করে। As the liquid flow becomes restricted by the upward-flowing vapor, the liquid begins to build up at the layer interface which increases the pressure drop and may ultimately lead to flooding. Wardর্ধ্বমুখী প্রবাহিত বাষ্পের মাধ্যমে তরল প্রবাহ সীমাবদ্ধ হয়ে যাওয়ার সাথে সাথে তরলটি স্তর ইন্টারফেসে তৈরি হতে শুরু করে যা চাপের ড্রপ বাড়িয়ে তোলে এবং শেষ পর্যন্ত বন্যার দিকে পরিচালিত করতে পারে।
The geometry of Yuanhai structured packing relieves the liquid flow restriction. ইউয়ানহাই স্ট্রাকচার্ড প্যাকিংয়ের জ্যামিতি তরল প্রবাহের সীমাবদ্ধতা থেকে মুক্তি দেয়। Because the premature build-up of liquid is eliminated, the low pressure drop characteristics of structured packing are better maintained throughout the efficient operating range of the packing. তরলের অকাল বিল্ড-আপ নির্মূল হয়ে যাওয়ার কারণে, কাঠামোগত প্যাকিংয়ের নিম্নচাপ ড্রপ বৈশিষ্ট্যগুলি প্যাকিংয়ের ই-সিআরেন্ট অপারেটিং পরিসীমা জুড়ে আরও ভালভাবে বজায় থাকে। The benefits of Yuanhai structured packing are more significant for smaller corrugation crimp size, higher surface area packings. ইউয়ানহাই স্ট্রাকচার্ড প্যাকিংয়ের সুবিধাগুলি ছোট .েউখেলান ক্রিম্প আকার, উচ্চতর পৃষ্ঠের অঞ্চল প্যাকিংয়ের জন্য আরও তাত্পর্যপূর্ণ। Depending on application and packing style, up to a 40% increase in capacity has been observed. প্রয়োগ এবং প্যাকিং শৈলীর উপর নির্ভর করে, 40% পর্যন্ত ক্ষমতা বৃদ্ধি পেয়েছে।
ধাতব কাঠামোগত প্যাকিং প্রযুক্তিগত বৈশিষ্ট্য
স্পেসিফিকেশন এসএস 304 উপাদানের উপর ভিত্তি করে:
| পদ |
পৃষ্ঠতল Aream2 / m³ |
ফ্রি ভলিউম
% |
পি
পিএ / মি |
Theo. থিও। plate প্লেট
PC / প্লেট |
এফ ফ্যাক্টর
মি / সে (কেজি / m³) 0.5 |
| এসবির-125Y |
125 |
98 |
2x10-4 |
1-1.2 |
3 |
| এসবির-250Y |
250 |
97 |
2x10-4 |
2-2.5 |
2.6 |
| এসবির-350Y |
350 |
94 |
2x10-4 |
3.5-4 |
2 |
| এসবির-500Y |
500 |
92 |
3x10-4 |
4-4.5 |
1.8 |
| এসবির-125X |
125 |
98 |
1.4x10-4 |
0.8-0.9 |
3.5 |
| এসবির-250X |
250 |
97 |
1.8x10-4 |
1.6-2 |
3.5 |
| এসবির-350X |
350 |
94 |
1.3x10-4 |
2.3-2.8 |
2.2 |
| এসবির-500X |
500 |
92 |
1.8x10-4 |
2.8-3.2 |
2 |
ধাতব কাঠামোগত প্যাকিং সুবিধাদি
| প্যাকযুক্ত কলামগুলি |
ট্রেড কলামগুলি |
| Lower pressure drop leads to significant power savings. নিম্নচাপ ড্রপ উল্লেখযোগ্য শক্তি সঞ্চয় বাড়ে। (Greater than 5% reduction in power is possible.) (পাওয়ারে 5% এরও বেশি হ্রাস সম্ভব)) |
উচ্চ চাপ ড্রপ, কিন্তু সংক্ষিপ্ত কলাম। |
| High turndown capability. উচ্চ টার্নডাউন ক্ষমতা। (Down to 40% of design capacity is possible.) (ডিজাইনের সক্ষমতা 40% থেকে কম) সম্ভব) |
Limited turndown for efficient operation. দক্ষ পরিচালনার জন্য সীমিত টারডাউন। (60-70% of design capacity is typical.) (ডিজাইনের সক্ষমতা 60-70% সাধারণ)) |
| বিশুদ্ধ আরগন উত্পাদন পাতন দ্বারা সক্ষম করে, তাই খাঁটি হাইড্রোজেন উত্সের প্রয়োজনীয়তা অপসারণ করে। |
উচ্চ-চাপ পাতন জন্য ব্যবহৃত হতে পারে। |
ধাতব কাঠামোগত প্যাকিং সুবিধাদি
1. কাঠামোগত প্যাকিংয়ের চাপ ড্রপ উল্লেখযোগ্য is
2. কাঠামোগত প্যাকিং বিচ্ছেদ উচ্চ দক্ষতা
3. নিয়মিত প্যাকিং একটি ছোট তরল হোল্ডিং ক্ষমতা আছে
৪. নিয়মিত প্যাকিংয়ের ফাঁক বড়
৫. ডিভাইসের প্রারম্ভকালীন সময়টি হ্রাস করা হয়
The. আর্গন ভগ্নাংশে অক্সিজেন সামগ্রী প্রায় 90%।
ধাতব কাঠামোগত প্যাকিং আবেদন
1. সমুদ্রের জল ডিটারেটর
2. বর্জ্য গ্যাস সরবরাহ, শুকানো এবং গ্যাস, জল দ্রবণীয় দ্রাবক শোষণকারী
3. এইচসিএল এবং এইচ 2 এস উত্পাদন
4. বায়ু বিচ্ছেদ
5. স্ট্রাইপারস
6. ভ্যাকুয়াম এবং বায়ুমণ্ডলীয় অপরিশোধিত তেল ভগ্নাংশ
Ne. নেতিবাচক চাপ, সাধারণ চাপ এবং চাপ অপারেশন
8. তরল নিষ্কাশন
9. ইথিলিন জল নিভাস টাওয়ার
