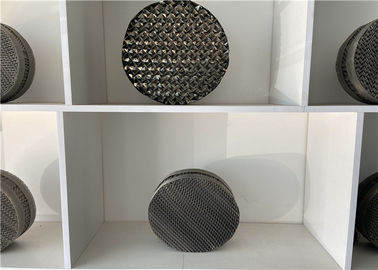

গ্যাস তরল 125Y বিতরণের জন্য SS 304 ওয়্যার গজ স্ট্রাকচার্ড টাওয়ার প্যাকিং
মেটাল স্ট্রাকচার্ড প্যাকিং ভূমিকা
স্ট্রাকচার্ড প্যাকিংয়ের মধ্যে রয়েছে বোনা স্ট্রাকচার্ড প্যাকিং, ওয়্যার গেজ স্ট্রাকচার্ড প্যাকিং, মেটাল ছিদ্রযুক্ত প্লেট rugেউতোলা প্যাকিং।
বোনা স্ট্রাকচার্ড প্যাকিং সূক্ষ্ম তারের একাধিক স্ট্র্যান্ড থেকে তৈরি করা হয় যা টিউবুলার প্যাটার্নে একসঙ্গে বুনন করা হয় এবং তারপর শিখর এবং উপত্যকার একটি ত্রিমাত্রিক কাঠামো প্রদান করতে ক্রিম্প এবং কুণ্ডলী বা স্তরযুক্ত।মাল্টি-স্ট্র্যান্ড সূক্ষ্ম তার একটি উচ্চ পৃষ্ঠ এলাকা প্রদান করে।এই কাঠামোগত প্যাকিংটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যা নিম্ন চাপের ড্রপ সহ উচ্চ বিচ্ছিন্নতা দক্ষতার দাবি করে, যেমন, উচ্চ বিশুদ্ধতা পণ্য পাতন এবং দ্রাবক এবং উপজাত পুনরুদ্ধারের।

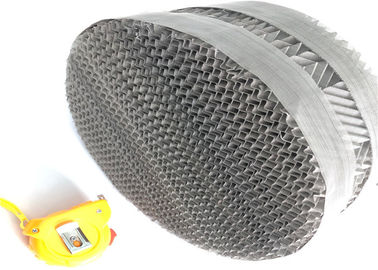

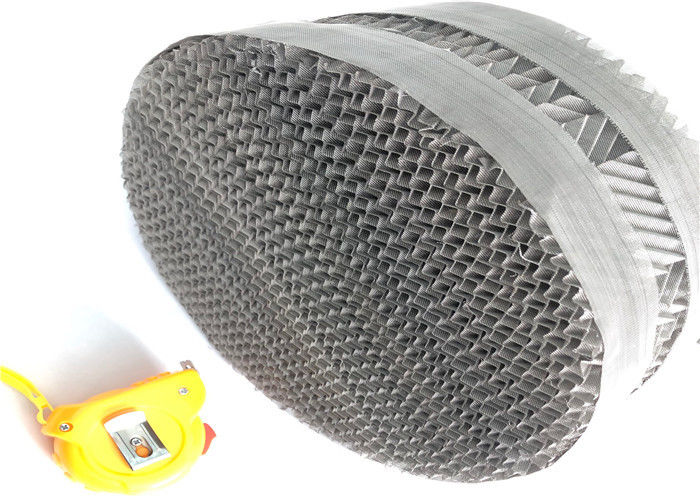

ওয়্যার গেজ স্ট্রাকচার্ড প্যাকিং বিশেষভাবে বোনা তারের গজ থেকে তৈরি করা হয় যা মসৃণ প্লেটে চাপানো হয়, অভিন্ন ছিদ্রযুক্ত, rugেউখেলান এবং বিকল্প দিকগুলিতে rugেউখেলান দিয়ে স্তুপ করা হয়।এই নির্মাণ ঘনিষ্ঠ গ্যাস/তরল যোগাযোগ প্রচার করে।উচ্চ বিচ্ছেদ দক্ষতার সাথে বোনা কাঠামোগত প্যাকিং, ফার্মাসিউটিক্যালস এবং সূক্ষ্ম রাসায়নিকগুলিতে ব্যবহৃত হয়।
ধাতব ছিদ্রযুক্ত প্লেট rugেউখেলান প্যাকিং ছিদ্রযুক্ত প্লেট থেকে তৈরি করা হয় যা পৃষ্ঠের চ্যানেল rugেউখেলান সহ।এটি rugেউখেলান ধাতুর উল্লম্ব চাদর থেকে গঠিত হয় যাতে rugেউখেলান কোণটি সংলগ্ন চাদরে উল্টানো হয় যাতে প্রবাহিত চ্যানেল দিয়ে একটি খোলা কাঠামো তৈরি হয়।প্যাকিংয়ের সুবিধা রয়েছে যেমন উচ্চ ক্ষমতা, কম প্রতিরোধ, উচ্চ ভর স্থানান্তর দক্ষতা এবং ফাউলিংয়ের শক্তিশালী প্রতিরোধ।এটি সংশোধন, শোষণ এবং নিষ্কাশনের মতো ইউনিট অপারেশনে ব্যাপকভাবে ব্যবহৃত হয়।
মেটাল স্ট্রাকচার্ড প্যাকিং প্রযুক্তিগত বৈশিষ্ট্য
স্পেসিফিকেশন SS304 উপাদান উপর ভিত্তি করে:
| মডেল |
ওয়্যার গজ স্ট্রাকচার্ড প্যাকিং |
| উপাদান |
এসএস 304, 304 এল, 410, 316, 316 এল, ইত্যাদি |
| মডেল |
নির্দিষ্ট পৃষ্ঠ |
বাল্ক ঘনত্ব |
অকার্যকর অনুপাত |
Obl। |
- পি |
থিও।প্লেট |
HETP/মিমি |
F ফ্যাক্টর m/s (kg/m3) 0.5 |
| |
(m2/m3) |
(কেজি/মি 3) |
(%) |
কোণ |
(পা/প্লেট) |
(টুকরা/মি) |
|
|
| 250AX |
250 |
125 |
95 |
30 |
100-400 |
2.5 ~ 3 |
100 |
2.5-3.5 |
| 500BX |
500 |
250 |
.০ |
30 |
400 |
4 ~ 5 |
200 |
2.0-2.4 |
| 700CY |
700 |
350 |
.৫ |
45 |
600-700 |
8 ~ 10 |
333-400 |
1.5-2.0 |
| |
|
|
|
|
|
|
|
|
| সাধারণ দরখাস্ত |
শোষণ, স্ক্রাবিং এবং স্ট্রিপিং পরিষেবা |
| |
| প্যাকেজ: |
শক্ত কাগজ বাক্স;কাঠের বাক্স |
| পাটা: |
ক) জাতীয় মান HG/T 4374-2012 দ্বারা;HG/T 21556.1-1995 |
| |
খ) সমস্যা দেখা দিলে আজীবন পরামর্শ দিন |
250 (AX) উচ্চ উত্পাদনশীল ক্ষমতা এবং কম তাত্ত্বিক প্লেট সংখ্যা জন্য যথার্থ সংশোধন।
500 (BX) থার্মো সংবেদনশীল সিস্টেম এবং হার্ড বিচ্ছেদ ব্যবস্থার জন্য ভ্যাকুয়াম সংশোধন, বিশেষ করে 7KPa এর কম চাপ দিয়ে সংশোধন করার জন্য উপযুক্ত।
700 (CY) আইসোটোপিক যৌগ এবং আইসোমেরিক যৌগের বিচ্ছেদ
মেটাল স্ট্রাকচার্ড প্যাকিংসুবিধাদি
1. স্ট্রাকচার্ড প্যাকিং এর প্রেসার ড্রপ উল্লেখযোগ্য
যেহেতু স্ট্রাকচার্ড প্যাকিং-এ গ্যাস-তরল দুই-ফেজ ঝিল্লির যোগাযোগ চালনী ট্রেতে দুটি ধাপের বুদ্বুদপূর্ণ যোগাযোগের থেকে আলাদা, তাই প্যাক করা টাওয়ারের চাপ ড্রপটি চালনী ট্রেটির মাত্র 1/4 থেকে 1/6।উদাহরণস্বরূপ, স্ট্রাকচার্ড প্যাকিংয়ে টাওয়ারের অপারেটিং রেজিস্ট্যান্স 3.5-4.2 kPa, নীচে অপারেটিং চাপ মাত্র 35-45 kPa, নিচের টাওয়ারটি এখনও চালন ট্রে টাওয়ার ব্যবহার করছে, এবং অপারেটিং রেজিস্ট্যান্স নেই পরিবর্তিত হয়েছে, তাই নিম্ন টাওয়ারের অপারেটিং চাপ যথাযথভাবে 0.05 ~ 0.06 MPa দ্বারা হ্রাস করা হয়, সাধারণত 0.44 থেকে 0.48 MPa, যাতে বায়ু সংকোচকের খাদ শক্তি 5% থেকে 7% হ্রাস করা যায়।
2. স্ট্রাকচার্ড প্যাকিং বিচ্ছেদের উচ্চ দক্ষতা
উপরের কলামের অপারেটিং চাপ যত কম, অক্সিজেন, নাইট্রোজেন এবং আর্গনের বিচ্ছিন্নতা তত বেশি, বিশেষ করে অক্সিজেন এবং আর্গনের বিচ্ছেদ।সাধারণত, অক্সিজেনের নিষ্কাশন হার 1%থেকে 3%বৃদ্ধি করা যেতে পারে, এবং আর্গন নিষ্কাশনের হার 5%বৃদ্ধি করা যেতে পারে।10%, অনুশীলন প্রমাণ করেছে যে বায়ু বিচ্ছেদ সরঞ্জামগুলির অক্সিজেন নিষ্কাশনের হার 99%এর বেশি পৌঁছেছে, এবং আর্গন নিষ্কাশন হার 80%এর বেশি পৌঁছেছে।
ডিস্টিলেশন কলামের এক্সট্রাকশন রেট অনেকটা নির্ভর করে উপরের কলামে expansionোকার সম্প্রসারণ বায়ুর পরিমাণের উপর, বিশেষ করে আর্গন এক্সট্রাকশন রেটের জন্য, তাই টার্বোএক্সপেন্ডারের ইসেন্ট্রপিক দক্ষতা এবং সুপারচার্জারের সুপারচার্জিং ক্রমাগত উন্নত হয়।অনুপাত হল পাতন কলামের নিষ্কাশন হার বাড়ানোর মূল চাবিকাঠি।
3. নিয়মিত প্যাকিং একটি ছোট তরল ধারণ ক্ষমতা আছে
কাঠামোগত বস্তাবন্দী কলামের আয়তন সাধারণত কলাম ভলিউমের মাত্র 1% থেকে 6%, যখন চালনী কলামের ধারণ ক্ষমতা কলাম ভলিউমের 8% থেকে 10%।ছোট তরল ধারণ ক্ষমতা বোঝায় যে তরল টাওয়ারে অল্প সময়ের জন্য থাকে এবং অপারেটিং চাপের ড্রপ ছোট, যা পরিবর্তনশীল কাজের অবস্থার ক্রিয়াকলাপের জন্য উপকারী।স্ট্রাকচার্ড প্যাকিং টাওয়ার 40% থেকে 120% এর পরিসরে ডিজাইন করা যেতে পারে।শ্যাংগ্যাং নং 5 প্লান্টের 12000m3/h বায়ু বিচ্ছেদ প্ল্যান্টের উপরের টাওয়ারের অক্সিজেন উৎপাদন 9000 ~ 14000mm3/h সীমার মধ্যে সামঞ্জস্য করা যায় এবং অপারেটিং লোড পরিসীমা মাত্র 75%~ 117%।
4. নিয়মিত প্যাকিং ফাঁক বড়
স্ট্রাকচার্ড প্যাকিংয়ের একটি অকার্যকর অনুপাত 95%এর বেশি।চালনী ট্রে টাওয়ারে, অরিফিস প্লেট এরিয়া টাওয়ার বিভাগের %০%, এবং খোলার অনুপাত%% থেকে ১২%, যা ফিলার লেয়ারের অকার্যকর অনুপাতের তুলনায় অনেক কম।একই বোঝার জন্য, বস্তাবন্দী টাওয়ারের টাওয়ারটি চালনী টাওয়ারের চেয়ে ছোট;সাধারণভাবে, ক্রস-সেকশনাল এলাকা চালনী টাওয়ারের প্রায় 70%, যা বড় আকারের বায়ু বিচ্ছেদ সরঞ্জামগুলির জন্য সুবিধাজনক।
5. ডিভাইসের স্টার্টআপের সময় ব্যাপকভাবে ছোট করা হয়
বায়ু পৃথকীকরণের সরঞ্জামগুলির শুরুর প্রক্রিয়াটি কোনও পণ্য আউটপুট অপারেশন নয়, তাই শুরুর সময়টি সংক্ষিপ্ত করা শক্তি সঞ্চয় এবং বায়ু বিচ্ছেদ সরঞ্জামগুলির ব্যবহার হ্রাস করার অন্যতম উপায়।বায়ু বিচ্ছেদ সরঞ্জামগুলির শুরুর সময়টি অক্সিজেন আউটপুটে সম্প্রসারণ মেশিন শুরু করার জন্য প্রয়োজনীয় সময়কে বোঝায়।প্যাকিং শেষ হওয়ার পর, স্বাভাবিক সংশোধনের সময় ধরে রাখা তরলের পরিমাণ ব্যাপকভাবে হ্রাস পায় এবং বায়ু বিচ্ছিন্নকরণের উদ্ভিদ শুরুর সময়টি খুব ছোট করা হয়।Tর্ধ্ব টাওয়ারে প্রচলিত প্যাকিং ব্যবহার করার পর, স্বাভাবিক সংশোধনের সময় ধরে রাখা তরলের পরিমাণ অনেক বেড়ে যায়।অবতরণের পরে, বায়ু বিচ্ছেদ প্ল্যান্টের স্টার্ট-আপ সময়টি খুব ছোট করা হয় এবং সাধারণ স্টার্ট-আপের সময় মাত্র 26 থেকে 30 ঘন্টা লাগে।
6. আর্গন ভগ্নাংশে অক্সিজেনের পরিমাণ প্রায় 90%।
ক্রিওজেনিক সংশোধন দ্বারা সরাসরি 1 ~ 2 × 10-4% -এ হ্রাস করার জন্য, সংশোধন কলামের তাত্ত্বিক প্লেট নম্বরটি প্রায় 180 টুকরা, চালনী প্লেট প্লেটের প্রয়োজন প্রায় 300 টুকরা এবং প্রতিরোধ ক্ষমতা প্রায় 100 কেপিএ পর্যন্ত।স্পষ্টতই, অপরিশোধিত আর্গন টাওয়ারের বাইরে স্রাব করা অসম্ভব এবং কাঠামোগত প্যাকিংয়ের উচ্চতা প্রায় 45 মিটার।প্রতিরোধের মাত্র 14 থেকে 16 kPa, তাই সম্পূর্ণ সংশোধন আর্গন প্রক্রিয়ার উপলব্ধি সম্ভব।
মেটাল স্ট্রাকচার্ড প্যাকিং অ্যাপ্লিকেশন
- সূক্ষ্ম রাসায়নিক।
- দ্রাবক পুনরুদ্ধার।
- রাসায়নিক পণ্য পরিশোধন।
- বায়ুমণ্ডলীয় সংশোধন।
- ভ্যাকুয়াম সংশোধন।
